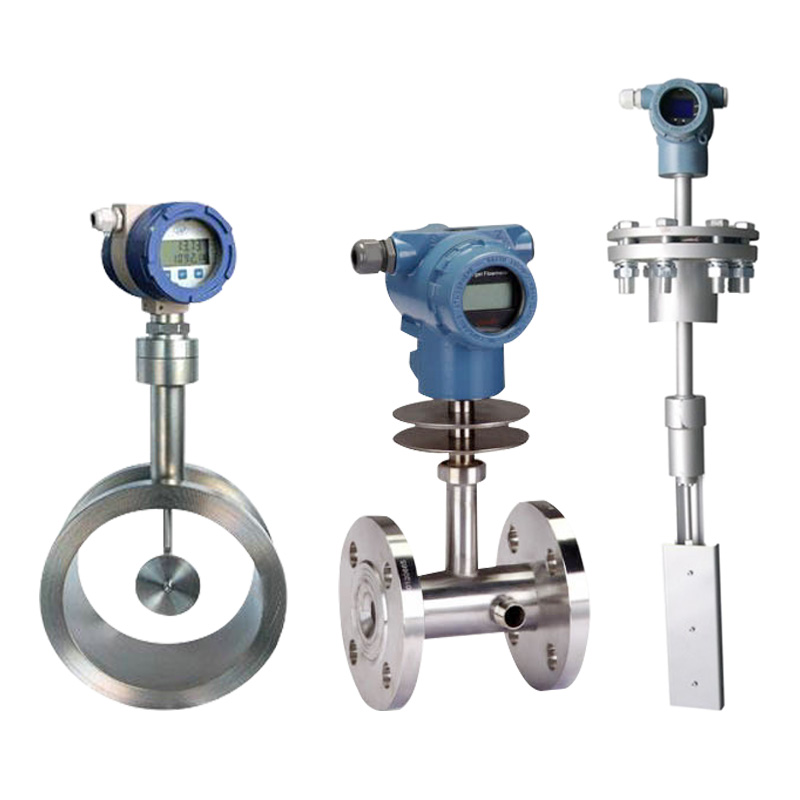

靶式流量計
產品概述
/ product introduction產品簡介
/ product introduction
? ? ? ? HS-BS系列電容式靶式流量計是在傳統靶式流量計的基礎上，隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量計，它既有孔板、渦街等流量計無可動部件的特點，同時又具有很高的靈敏度、與容積式流量計相媲美的準確度，量程范圍寬。 采用芯片級的電容式力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性,廣泛應用于石油、化工、冶金、電力、制藥、環保、食品等領域。
產品特點
/ product characteristic
◆整臺儀表結構堅固無可動部件，拆卸方便；
◆可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
◆整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓；
◆壓力損失小，僅為標準孔板的1/2△P左右；
◆抗干擾，抗雜質能力特強；
◆儀表內設自檢程序，故障現象一目了然；
◆傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
◆可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
◆具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；
◆具有一體化溫度、壓力補償，直接輸出質量或標方；
◆具有可選小信號切除、非線性修正、濾波時間可選擇；
◆能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量；
◆計量準確，精度可達到0.2%；
◆重復性好，一般為0.05%～0.08%，測量快速；
◆可根據實際需要更換阻流件（靶片）而改變量程；
◆低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；
◆?安裝簡單方便，極易維護；
◆多種輸出形式，能遠傳各種參數；
◆抗震動性強，一定范圍內可測脈動流。
技術參數
/ technical parameters|
被測介質 |
??液體；氣體；蒸汽 |
|||||
|
公稱直徑 |
??法蘭式15～500mm |
??夾裝式15～500mm |
??插入式65～5000mm |
|||
|
公稱壓力 |
??0．6～42MPa |
??0.6～42MPa |
??0.6～42MPa |
|||
|
介質溫度 |
??-200℃～+500℃或更高溫度 |
|||||
|
精 確 度 |
??±0.2% |
??±0.5% |
??±1.0% |
??±1.5% |
||
|
范 圍 度 |
??1：3（液體） |
??1：8（液體、氣體） |
??1：15（液體、氣體） |
??1：12（蒸汽） |
||
|
補償形式 |
??溫度補償；壓力補償 |
|||||
|
重 復 性 |
??0.05%～0.08% |
|||||
|
供電電源 |
??機內自備鋰電池（3.6V）；外供電源24VDC |
|||||
|
輸出形式 |
??現場顯示；4～20mA二線制；脈沖0～5V；RS485/RS232；GPRS無線遠傳；HART |
|||||
|
測量管材料 |
??碳鋼；不銹鋼；亦可按用戶要求協商提供 |
|||||
|
防爆標志 |
??本安型（ExibIICT4）； 隔爆型（ExdIICT4） |
|||||
|
防護等級 |
??IP65；IP67 |
|||||
|
法蘭規格 |
??流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工。 |
|||||
產品選型
/ product selection|
HS-BS?-? |
0000??0?0?0?0?0?0?0?0 |
||||||||||||||||||||||||||||||
|
電容式靶式 |
? |
||||||||||||||||||||||||||||||
|
? |
代號 |
?公稱通徑 |
|||||||||||||||||||||||||||||
|
?0010 |
?DN10 |
||||||||||||||||||||||||||||||
|
?0100 |
?DN100 |
||||||||||||||||||||||||||||||
|
?…… |
? |
||||||||||||||||||||||||||||||
|
?5000 |
?DN5000 |
||||||||||||||||||||||||||||||
|
代號 |
?連接方式 |
||||||||||||||||||||||||||||||
|
?F |
法蘭管道式 |
C |
插入式 |
D |
對夾式 |
U |
在線拆裝式 |
L |
錐管螺紋式 |
E |
其他 |
||||||||||||||||||||
|
?代號 |
?介質類型 |
||||||||||||||||||||||||||||||
|
L |
液體 |
G |
氣體 |
S |
蒸汽 |
||||||||||||||||||||||||||
|
? |
代號 |
?壓力等級 |
|||||||||||||||||||||||||||||
|
A |
0.6 Mpa |
E |
2.5 Mpa |
I |
10 Mpa |
M |
20Mpa ? |
||||||||||||||||||||||||
|
B |
1.0 Mpa |
F |
4.0 Mpa |
J |
11 Mpa ? |
N |
25 Mpa |
||||||||||||||||||||||||
|
C |
1.6 Mpa |
G |
5.0 Mpa |
K |
15 Mpa |
O |
26 Mpa |
||||||||||||||||||||||||
|
D |
2.0 Mpa ? |
H |
6.3 Mpa |
L |
16 Mpa |
P |
42 Mpa |
||||||||||||||||||||||||
|
? |
代號 |
?介質溫度 |
|||||||||||||||||||||||||||||
|
C? |
?-20 ~ 80°C （常溫） |
||||||||||||||||||||||||||||||
|
Z |
?80~ 200°C （中溫） |
||||||||||||||||||||||||||||||
|
G |
?200~450°C ?（高溫） |
||||||||||||||||||||||||||||||
|
D |
?-200~-20°C ?（低溫） |
||||||||||||||||||||||||||||||
|
? |
代號 |
??輸出形式 |
|||||||||||||||||||||||||||||
|
P? |
?脈沖輸出 |
H |
?HART協議 |
||||||||||||||||||||||||||||
|
I |
?4~20mA |
K |
?開關量輸出 |
||||||||||||||||||||||||||||
|
R |
?通訊輸出?? |
||||||||||||||||||||||||||||||
|
? |
?代號 |
?防爆標識 |
|||||||||||||||||||||||||||||
|
A |
?本安型 |
D |
?隔爆型 |
||||||||||||||||||||||||||||
|
? |
?代號 |
?殼體材質 |
|||||||||||||||||||||||||||||
|
C |
?碳鋼 |
||||||||||||||||||||||||||||||
|
S |
?304不銹鋼?? |
||||||||||||||||||||||||||||||
|
T |
?316L |
||||||||||||||||||||||||||||||
|
? |
?代號 |
?傳感器材質 |
|||||||||||||||||||||||||||||
|
H ?? |
?哈氏合金 |
||||||||||||||||||||||||||||||
|
T |
?鈦 |
||||||||||||||||||||||||||||||
|
S |
?304不銹鋼 |
||||||||||||||||||||||||||||||
|
E |
?特定材料 |
||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||
