電磁流量計不同信號輸出與測量結果的差異
發布時間：2023-05-16 00:17:27來源：hseauto.cn來源：..
字體: 大 中 小
電磁流量計的結構較為簡單，導管內沒有可活動部件和阻流體，沒有機械慣性，不會產生額外壓損，又因其具有測量精度高、可靠性強、穩定性好等優點，在給排水、污水處理、引水工程等項目中得到廣泛的應用。
目前多數電磁流量計都設有輸出的電信號。常用的電信號輸出又分為脈沖（頻率）輸出和（4～20）mA電流輸出。這兩種電信號輸出已作為儀表行業的基本規定和要求。電磁流量計的傳感器在測量導電液體流動時產生感應電動勢信號，轉換器將感應電動勢信號轉換成與流量計流量值成正比的模擬信號，并輸出到采集端。
1 電流、脈沖測量方法差異性試驗方法
1.1 試驗方法
本次試驗采用靜態容量法水流量標準裝置，選用的儀表口徑為DN80，編號20171016005的電磁流量計進行檢測，該流量計為客戶定期送檢，對比往年的檢測記錄表明，測量性能相對穩定，具有很好的代表性。在該實驗中，對流量計的電流和脈沖信號進行了比較和分析。
在符合規定的環境條件下，按JJG1033-2007《電磁流量計檢定規程》，將電磁流量計安裝在水流量標準裝置上，使其與標準裝置的管道同心保持一致，檢測前保證電磁流量計接地良好，和接線端子連接無誤。以水為介質，通水測試，確認被檢流量計和管線均無泄露后，調整被檢流量計零點，檢査流量計的密封性。把流量調到最大的流量值，等待流量、溫度和壓力穩定后，在相同時間內同時讀取被檢這一臺流量計和標準容器信號并記錄，分別測量90m3/h、45m3/h、9m3/h三個流量點，每個點各校準3次，取檢測結果平均值。
2 電流、脈沖的檢測值試驗結果
3 電流、脈沖的檢測值試驗結果分析

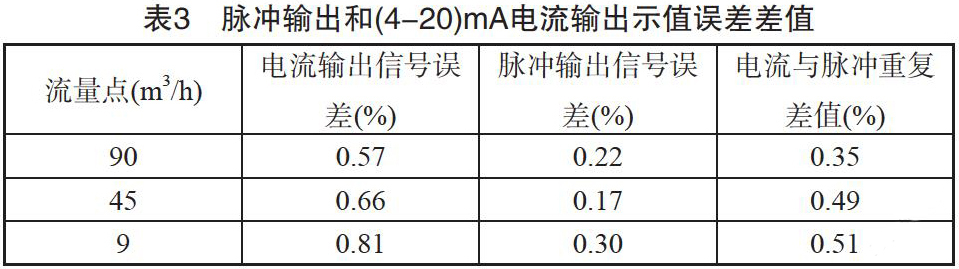

由表3得出，在90m3/h、45m3/h、9m3/h三個流量點下脈沖輸出和（4～20）mA電流輸出方式不同對流量計的所體現的誤差也不一樣?？梢钥吹酱舜卧囼?yàn)電流信號輸出要比脈沖輸出誤差要偏大0.3%以上。
此次試驗（4～20）mA電流輸出重復性大于脈沖輸出重復性，重復性普遍偏大0.06%以上。

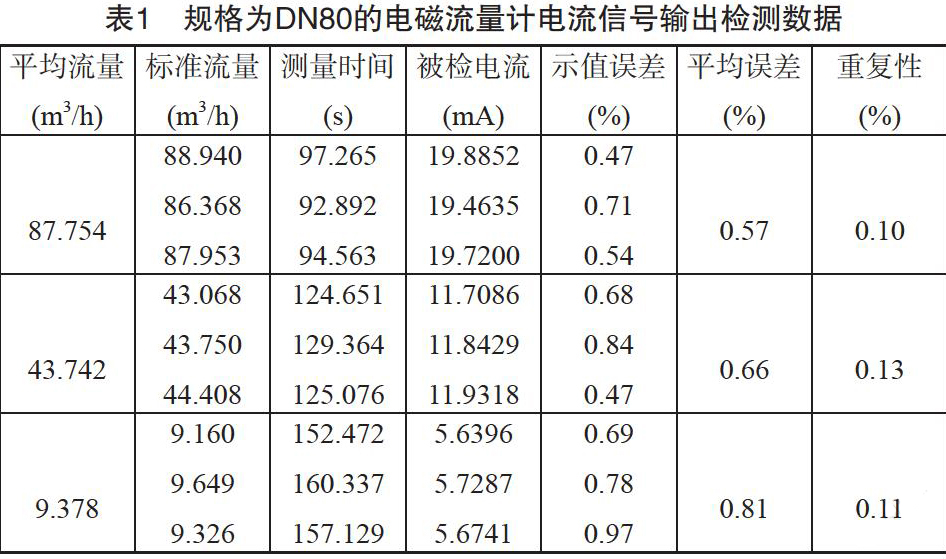

在選擇使用（4～20）mA電流輸出時，根據（4～20）mA電流輸出計算模型 ，可以得出Iij值是非常重要的，即為第i檢定點第j次檢定時流量計輸出信號的瞬時值，即（4～20）mA電流輸出采集的是瞬時流量對應的電流值。瞬時流量受采集的時間長短、頻次、流量是否穩定都會導致誤差和重復性的偏大。由表1可知其重復性偏大。
在選擇使用在脈沖輸出時，根據脈沖輸出計算模型可以得出Nij非常重要，即第i檢定點第j次檢定被檢流量計所輸出的脈沖數，即脈沖（頻率）輸出的脈沖數時是檢定時間內的脈沖數總量。由表2可知其重復性偏小。而脈沖（頻率）輸出相對比較穩定。
除此之外，在實驗過程中，發現二者的測量區間的鑒別閾也不相同。當滿量程為90m3/h時測得的電流值為20mA，帶入（4～20）mA電流輸出計算模型：
由此可以知道在檢測滿量程時，已經達到測量區間上限，無法作為被測量值檢測。而在JJG164-2000液體流量標準裝置中對流量穩定也有測量，用累積法檢定基本在0.2%左右，因此只能下調流量到88m3/h作為被測量值檢測。由以上可知，當信號采集方法不同、測量區間的鑒別閾不同等原因?qū)е率褂没驒z測時電流與脈沖兩種信號輸出方式出現不同的差異性。
4 使用或檢測電磁流量計時，輸出信號選用的思考及建議
從以上試驗可以得出電磁流量計的（4-20）mA電流輸出的重復性要大于脈沖輸出，其原因受信號采集的時間長短（阻尼時間）、頻次、流量是否穩定等因素影響;此外（4-20）mA電流輸出受測量區間上限的限制，而脈沖輸出在使用或測量時不受此影響。
5 結束語
電磁流量計制造技術日益成熟，其優異的測量能力，穩定的計量性能等諸多優勢，使電磁流量計在越來越多的場合發揮極其重要的作用。用戶在使用電磁流量計時應優先選擇脈沖輸出的方式，盡量使其發揮最大的效能。檢測要以客戶實際情況為主，根據其輸出信號方式的不同，而采取不同的信號檢測方式，盡量使檢測狀態貼近使用狀態，使測量結果有更高的代表意義。為相關應用行業節約檢測成本，對質量管理的可靠性大幅提升，對檢測人員在檢測時不同輸出信號的選取提供參考。
