熱擴散式質量流量計的結構介紹
發布時間：2023-07-20 11:10:44來源：hseauto.cn來源：..
字體: 大 中 小

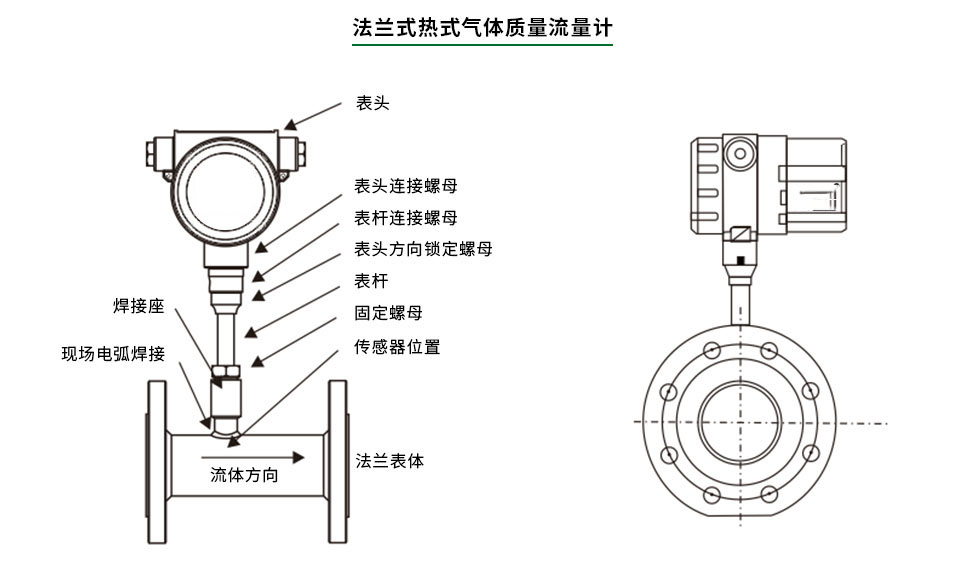

熱擴散式質量流量計主要由變送器、探桿、探頭三部分組成。如下圖：
其中，變送器由交流（100-240VAC）或直流（18-30VDC）供電，位于探桿一端，其內部主要裝有電源處理模塊以及信號處理模塊，前者用于對電源進行濾波以及電源分配和電壓轉換，后者用于A/D信號處理、轉換、放大并同時對工作端與參考端熱電阻進行必要的溫度補償積極矯正，經線性化處理后，最終輸出標準信號（4-20mA，0-5VDC等）。
探桿通常為不銹鋼材質，其插入深度通常為管道直徑的1/3-2/3處，多為活動插拔式設計，方便插入深度的在線調整。
探頭主要部件為兩個熱電阻（參考端、工作端），呈柱狀，安裝時前后排布位于探桿的另一端。通常選取分度號為正溫度系數的PT100、PT500、PT1000、PT2000。
此外，為了達到高精度的測量，可在探桿上安裝多組探頭，在探桿上開出大小相同的數個孔洞，每組探頭皆裝在每個孔洞中，這樣介質可同時流經數組探頭，能夠更加準確地測量流場每點的流量，從而提高測量精度。每組探均由熱套管隔開，避免工作端的熱量互相影響。
