一. 現場情況概述

現場現有1條主輸液管道，主管道上分出45條支管道，45條分管道需分別計量，因管道較多而且管道之間分布距離較遠且未加裝任何計量儀表，日常的計量檢測十分不便且無法保證精確度?，F(xiàn)用戶需對流程進行改進，加裝液體計量儀表，保證注液量的精確與日常計量檢測的簡便。

二. 產品選型

    根據用戶的現場情況和所注流體的情況，推薦選用我公司生產的流量計量儀表——電磁流量計作為流量的檢測儀表。

電磁流量計工作原理: 根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線。

電磁流量計（Electromagnetic Flowmeter）是一種高精度、高可靠和使用壽命長的流量儀表，是由直接接觸管道介質的傳感器和上端信號轉換器兩部分構成。它是基于法拉第電磁感應原理工作的，用來測量電導率大于5μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體。除了可以測量一般導電液體的流量外，還可以用于測量強酸、強堿等強腐蝕性液體和均勻含有液固兩相懸浮的液體，如泥漿、礦漿、紙漿等。

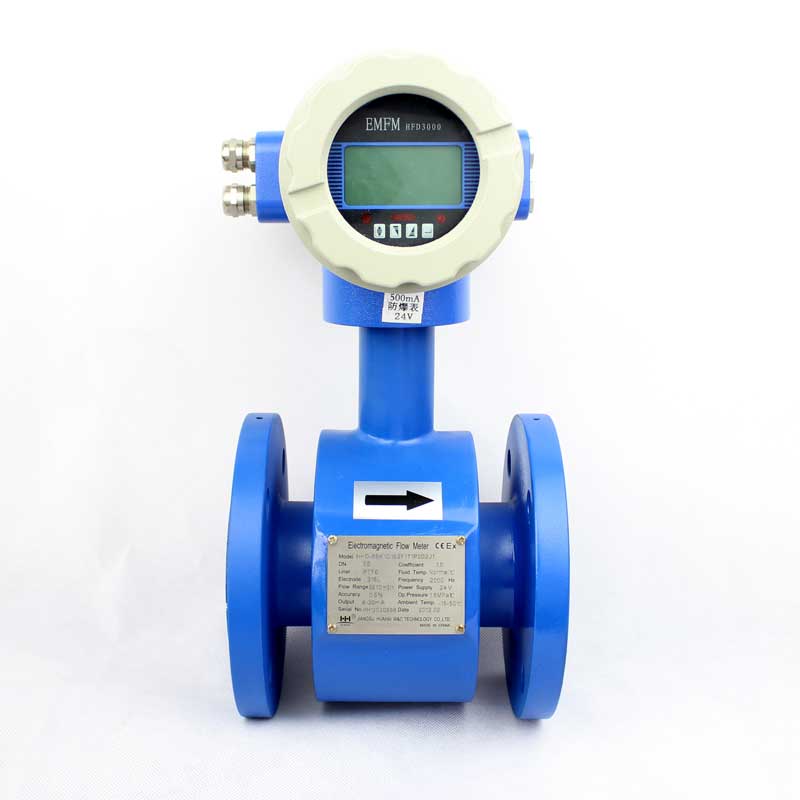

產品圖片：

主要技術參數

 ★公稱通徑：DN15～DN2600

★測量參數：瞬時流量，累積流量

 ★流速范圍：0.5～10m/s （推薦1～5 m/s）

 ★測量精度：0.5%F·S，1.0%F·S（隨口徑區分）

★壓力等級：1.6～10Mpa(根據實際情況)

★襯里材料：聚四氟乙烯（F4）；橡膠；F46；聚氟合乙烯（FS）；聚氨酯橡膠

 ★連接方式：GB/T9119-2000標準法蘭

★供電電壓：DC 18～36V，AC220 50Hz

 ★信號傳輸：4～20MA；RS-485；脈沖輸出

 ★介質溫度：≤120℃（聚四氟乙烯或F46）（被測介質大于120℃時，訂貨時請加以說明）

 ★工作環境：傳感器-40℃~80℃，轉換器-15℃~50℃

三.改造方案

(1) 加裝流量計方案

對45條支管線加裝流量計，根據現場管道的管徑和材質選擇相應口徑和襯里材料的電磁流量計，外接24V直流電為流量計供電。

(2) 流量計遠傳聯機方案

在方案(1)的基礎上，通過電磁流量計自帶的RS485輸出總線連接到用戶的監控室，利用監控室的計算機管理系統完成對45條支管線流量的實時監控。

注：（1）監控室主機為用戶自備電腦主機。（2）監控軟件采用Windows 2000／XP/WIN7系統下組態式軟件系統。

流量監控計算機系統功能說明

＊軟件功能

監控計算機配以工業控制組態軟件平臺，該軟件顏色鮮艷、容量大、內容豐富、組態方便、擴展性能好，人機界面友好，可操作性強，軟件可靠性高。該軟件專門用于工業控制。軟件以菜單形式進入。

* 監測功能---通過遠傳將每臺流量計的信號傳輸?shù)竭h(yuǎn)傳接收模塊，通過接收模塊將信號轉換成數字信號在計算機軟件的界面上直觀的顯示出來。

* 瞬時流量的報警上/下限的設置功能---通過設置流量的上下限報警可以及時的監測每條管線的瞬時流量變化。

* 打印報表功能----計算機具有豐富的報表格式，如日報表、月報表等，報表中可直觀的觀察每天的日累積流量，所有報表可以自動轉存到用戶的電腦里以便打印。報表的格式和內容可以根據用戶的要求修改。

　◆  數據顯示菜單：以動態畫面和列表顯示

     數據列表---全部流量計的流量數據（瞬時和累積）。

     歷史數據---查詢歷史瞬時流量和累積流量。

     趨勢圖----瞬時流量的變化趨勢。

　◆  超限報警圖菜單：

     超限報警動態畫面，以不同顏色和圖形區分。

     歷史報警信息的記錄和查詢。

四、設備施工方案

安裝調試方案

一、 正式簽訂合同后，立即安排生產該項目所涉及的儀表設備，采購相關的設備配套附件及材料。儀表生產周期為簽訂合同日起15個有效工作日。貨到現場后，金湖漢森爾自動化設備有限公司協同貴方開箱表觀驗收，在執行完貴方安排的相關程序并經有關領導同意后，施工可從以下幾個方面展開。

第一方面：安裝電磁流量計

① 在支管線上焊接PVC法蘭，PVC法蘭的選擇由所配流量計決定。

② 對流量計進行安裝。

第二方面：現場布線

① 線材選擇。建議選擇2×1.5的銅芯線纜。

② 將儀表電纜保護管依次連接入安裝就位并鋪設線纜，實現45臺電磁流量計的供電并將45臺流量計的遠傳端口與計算機系統實現聯接。

第三方面：安裝計算機管理軟件

① 檢查安裝軟件的計算機系統的兼容性

② 安裝組態管理軟件并進行運行測試

③ 將所有儀表上電，觀察軟件界面上的顯示的數據與儀表實際測量數據直之間的差異以便修改，改變小信號切除的比例。安裝調試全部完成并交付用戶使用。
