一、?總體方案設計

客戶需要實現遠程對燃油罐的液位讀取和輸油泵的控制，通過現有平臺實現將DTU采集到的數據包提供給WEB端進行數據展示的功能，結合我公司的產品特點及技術優勢，提出如下建議方案：

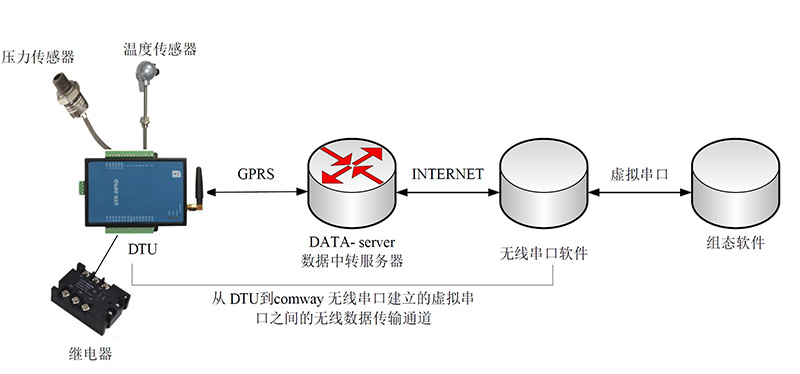

在公司中控室設監控中心，配置服務器，安裝實時監控管理系統；在各液位監測點安裝數采控制器和DTU模塊，監測液位及開關狀態等數據，并可遠程控制燃料機供電，DTU模塊內配置一張物聯網卡，通過運營商網絡平臺將監測數據傳輸至監控中心管理系統軟件。借助運營商網絡平臺傳輸數據，只要有手機信號的地方就可以進行無線數據傳輸。

系統主要由監控中心、通信平臺、測控終端、計量測量設備四部分組成。

監控中心：遠傳監控管理系統組態軟件

通信平臺：DTU模塊+通信運營商網絡

測控終端：數采控制器

計量測量設備：各類流量計、液位計、變送器等（帶4-20mA或者RS485輸出）。

二、監控中心：遠傳監控管理系統組態軟件

1、安裝環境要求

1.1 硬件配置要求

◆ 服務器：

CPU：Intel 2.0G 四核或更高

內存：最低2G，推薦4G以上

硬盤：普通硬盤 >100G

◆ 傳輸模塊： DTU模塊（GPRS/4G）

1.2 軟件配置要求

服務器操作系統推薦：Windows XP及以上/Windows 2008?Server with sp2

客戶端操作系統推薦：Windows XP及以上

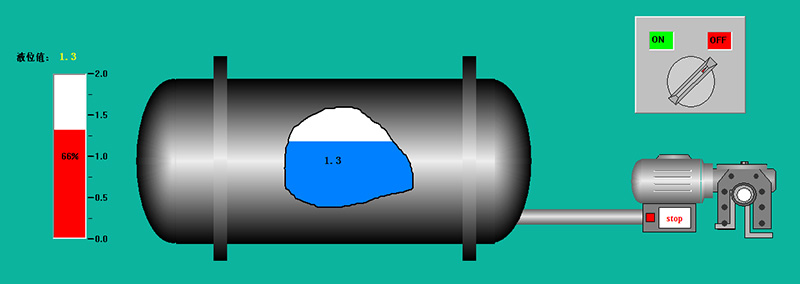

遠傳監控管理系統組態軟件界面樣圖

軟件樣圖中所示，用戶不僅可以通過軟件界面直觀的讀取儲罐的液位數據，還可以通過點擊右上角的開關直接對現場的電機供電開關進行控制。

2、測控終端：數采控制器

1、測控終端的主要技術參數

1.1 二路繼電器控制；

1.2 二路開關量輸入；

1.3?二路模擬量輸入；

1.4?支持電腦軟件手動控制。

2、測控終端的主要技術參數?:

2.l?DC24V供電；

2.2?繼電器輸出觸點隔離；

2.3?通訊接口支持RS485或RS232(l兩種不同版本，通訊串口只能支持一種)；

2.4?通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）；

2.5?通信協議：支持標準modbus RTU協議；

2.6?可以設置0-255個設備地址，5位地址撥碼開關可以設置1-31地址碼，大于31的可以通過軟件設置；

2.7 具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉；

2.8?具有頻閃功能，可以控制器繼電器周期性開關。

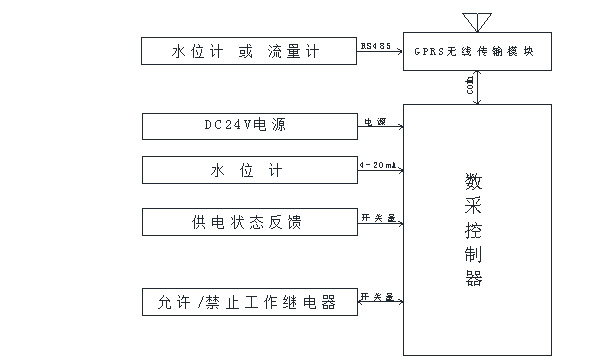

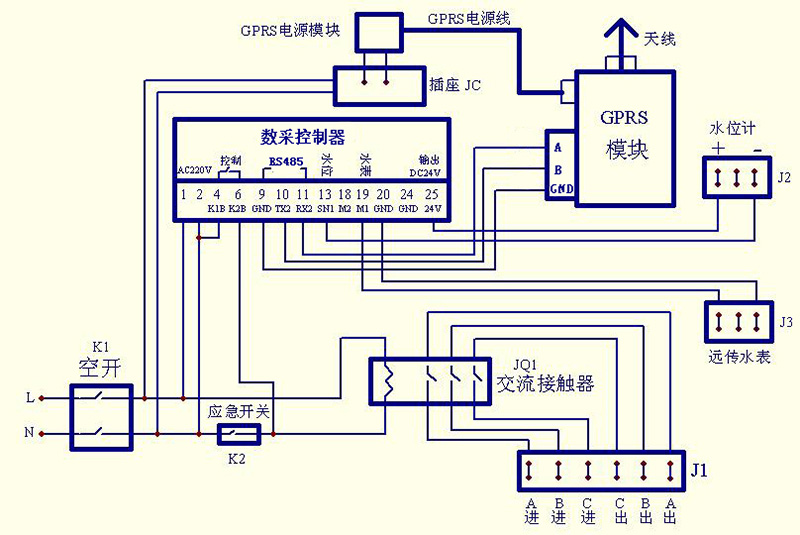

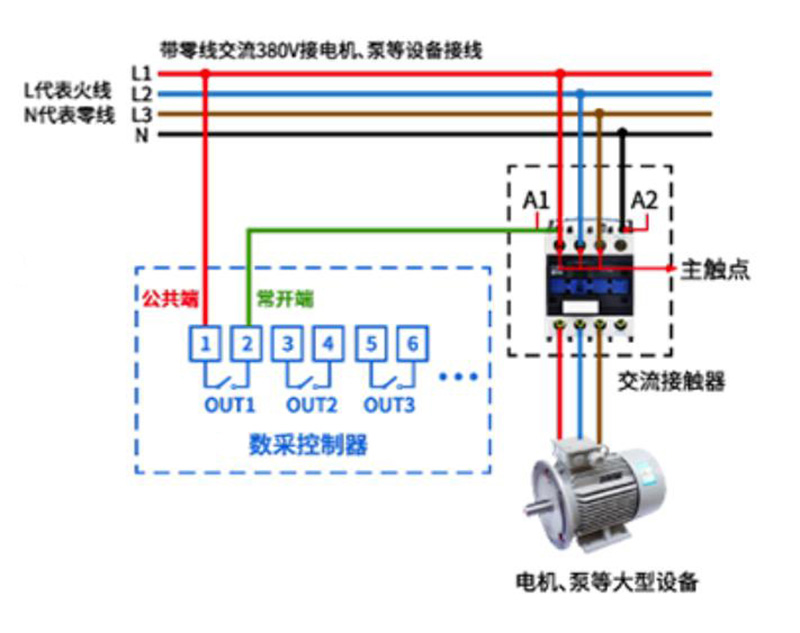

3、遠傳控制系統原理示意圖及接線圖：
